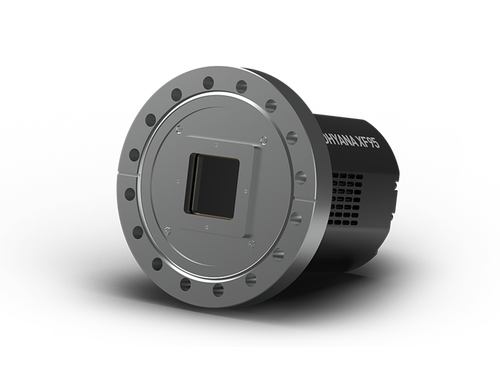

Dhyana XF95

软X射线（腔外）sCMOS相机

• ～100% QE @ 80-1000 eV
• 10⁻⁷ Pa 真空兼容度
• 100 ke- 满阱容量
• 48 fps @ 4.2 MP
• CameraLink & USB3.0

产品介绍

Dhyana XF95（简称：XF95）是鑫图开发的专业软X 射线腔内/ 腔外sCMOS 相机。它们在对应的80-1000 eV 光子能量范围内近乎达到了100% 的高量子效率水平，已成功应用于国内外多个同步辐射相关研究项目中。

近100%量子效率 @ 80eV-1000eV

采用新一代无抗反射镀膜背照式sCMOS芯片，在对应80eV-1000eV光子能量范围内量子效率大幅提升，整体超过了90%，部分波段达到了近乎100%的超高水平，具有更专业的软X射线、极紫外成像性能和抗辐射损伤能力。

10-7 Pa 真空兼容度

采用鑫图先进制冷密封技术，真空兼容度最高可达10-7 Pa的超高水平，制冷深度最高可达-50℃@20℃，可大幅降低相机暗电流噪声，提升长曝光应用时间。

高速高动态成像优势

背照式sCMOS技术成像速度是CCD技术的数十倍，并整体呈现出非常高的动态范围优势。如图所示，其在采集在软X射线衍射图例中，其衍射级数达到6阶的极大值。

技术参数 >

• 型号:Dhyana XF95
• 传感器型号:GSENSE 400BSI-PS / GSENSE 400BSI
• 芯片类型:无抗反射镀膜背照式sCMOS / 标准背照式sCMOS
• 峰值量子效率:~100%
• 彩色 / 黑白:黑白
• 对角线尺寸:31.9 mm
• 有效面积:22.5 mm x 22.5 mm
• 分辨率:4 MP, 2048 (H) x 2048 (V)
• 像素尺寸:11 μm x 11 μm
• 满阱容量:典型值: 90 ke-
• 动态范围:90 dB
• 光谱范围:80 ~ 1000 eV / 200 ~ 1100 nm
• 帧率:HDR: 24 fps; STD: 48 fps
• 读出噪声:高增益: 1.6 e- (Median)
• 快门类型:卷帘
• 曝光时间:21 μs ~ 10 s
• 线性度:> 99%
• DSNU:0.2 e-
• PRNU:0.3%
• 位深:12 bit, 16 bit
• 制冷方式:风冷, 水冷
• 最大制冷温差:低于环境温度 70 ℃
• 暗电流:0.2 e-/pixel/s @ -50 ℃芯片温度
• 真空兼容度:10⁻⁷ Pa (Max)
• Binning:2 x 2, 4 x 4
• ROI:支持
• 时间戳:1 μs
• 触发模式:硬件, 软件
• 外触发输出:曝光开始, 全局, 读出结束, 高电平, 低电平
• 触发接口:SMA
• 数据接口:CameraLink, USB 3.0
• 法兰尺寸:DN100CF / 接受客户定制
• 电源:12 V / 8 A
• 功耗:40 W
• 相机尺寸:103 mm x 103 mm x 152 mm
• 重量:~3900 g
• 软件:Mosaic, Samplepro, LabView, Matlab, Micromanager, MetaMorph, EPICS
• SDK:C, C++, C#
• 操作系统:Windows, Linux
• 操作环境:温度 0~40 °C, 湿度 10~85%
• 储存环境:温度 -10~60 °C, 湿度 0~85%
