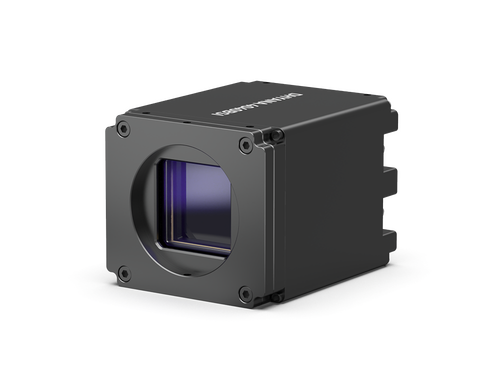

Dhyana 4040BSI

大面阵高动态sCMOS相机

• 90% QE @ 550 nm
• 9 μm × 9 μm
• 4096 (H) x 4096 (V)
• 16.5 fps @ 16MP
• CameraLink & USB3.0

产品介绍

Dhyana 4040BSI（简称：4040BSI）大面阵sCMOS 相机的靶面直径达到了52 毫米。相较于CCD 技术，它们的成像速度更快，动态范围更高，非常适合天文和物理等领域的科学应用。

宽光谱成像，高信噪比

采用背照式sCMOS技术，具有200nm-1100nm的宽光谱响应能力，峰值量子效率高达90%QE，读出噪声仅3.6e-, 具有优异的弱光成像能力和高信噪比优势。

先进定量校准技术

采用鑫图先进的定量校准技术（如DSNU／PRNU），相机成像背景质量更高，定量分析更精准，帮助科学研究获得可信赖的结果。

52毫米大靶面

52mm对角线传感器提供了惊人的成像效率。它可以一次拍摄广阔的视野画面，无需拼接，提供更高的数据吞吐量和识别精度。

技术参数 >

• 型号:Dhyana 4040BSI
• 芯片类型:BSI sCMOS
• 芯片型号:Gpixel GSENSE4040BSI
• 峰值量子效率:90% @ 550 nm
• 彩色 / 黑白:黑白
• 对角线尺寸:52.1 mm
• 有效面积:36.9mm x 36.9mm
• 分辨率:4096 (H) x 4096 (V)
• 像素大小:9 μm x 9 μm
• 满阱容量:典型值: 39 ke-
• 动态范围:典型值: 85 dB
• 帧率:16.5 fps @ CameraLink, 9.7 fps @ USB 3.0
• 读出噪声:典型值: 2.3 e-
• 快门类型:卷帘
• 曝光时间:10 μs ~ 3600 s
• 暗信号不均匀性:0.5 e-
• 光响应不均匀性:0.2 %
• 制冷方式:风冷, 水冷
• 最大制冷温度:低于环境温度 45 ℃
• 暗电流:风冷: 0.2 e-/pixel/s, 水冷: 0.1 e-/pixel/s
• Binning:2 x 2, 4 x 4
• ROI:支持
• 时间戳精度:1 μs
• GPS时间戳:8 ns
• 触发模式:硬件, 软件
• 触发输出:触发开始, 全局,读出结束, 高电平,低电平
• 触发接口:SMA, CC1
• 数据接口:USB 3.0, CameraLink
• 位深:12 bit, 16 bit
• 光学接口:F-Mount / 用户定制
• 电源:12 V / 8 A
• 功耗:＜ 45 W
• 相机尺寸:105 mm x 95 mm x 123.5 mm
• 重量:2 kg
• 软件:Mosaic1.6, Samplepro, MaximDL, Labview, Matlab
• SDK:C, C++, C#
• 操作系统:Windows, Linux
• 操作环境:工作: 温度 -25~45 ℃ , 湿度 0~95%
  储存: 温度 -35~60 ℃ , 湿度 0~95%
