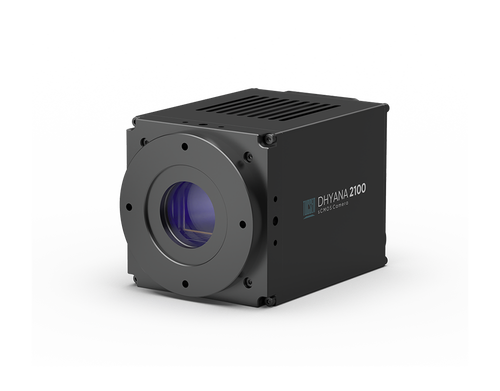

Dhyana 2100

高速高分辨率sCMOS相机

• 5120 (H) x 4096 (V)
• 450 fps @ 21MP
• 高速 Binning
• 全局快门
• 风冷 / 水冷

产品介绍

Dhyana 2100（简称 ：2100）是高速和高分辨率的理想组合。它不仅在2100 万全分辨率下，速度达450 帧/ 秒，还特别针对弱光应用设计了高速binning 模式，灵敏度和动态范围更高，速度达到了惊人的1725 帧/ 秒@ 5 MP。

450fps@21MP 高速高分辨率优势

Dhyana 2100 提供sCMOS 相机可以确保高速图像拍摄的高质量图像标准。2100万分辨率搭配全局快门模式下能达到惊人的每秒 450 帧，可以在图像不失真的情况下观察精细细节。

1725fps@5MP 高速Binning模式

Dhyana 2100 高速“Binning ”模式可以帮助提升相机的弱信号采集能力。这个模式不仅能升级像元尺寸，提升灵敏度和动态范围，还能进一步提升相机的帧速率，实现500万分辨率每秒1725帧的速度优势。

先进制冷技术 确保测量结果稳定性

当大画幅相机高速运行时，传感器的制冷是必不可少的，因为产生的大量热量不仅会导致暗电流，还可能因为传感器温度的变化导致测量结果的波动。 Dhyana 2100 采用鑫图先进的水冷和风冷技术，能帮助降低暗电流，确保测量结果的稳定性。

技术参数 >

• 型号:Dhyana 2100
• 传感器类型:FSI CMOS
• 传感器型号:Gpixel GSPRINT4521
• 峰值量子效率:63% @ 520 nm
• 彩色 / 黑白:黑白
• 对角线尺寸:29.5 mm
• 有效面积:23.04 mm (H) x 18.43 mm (V)
• 分辨率:5120 (H) x 4096 (V)
• 像素尺寸:4.5 μm x 4.5 μm
• 满阱容量:典型值：28 ke- (12 bit Gain 0),120 ke- (binned)
• 动态范围:典型值：68.8 dB (12 bit Gain 2)
• 帧率:Full mode：450 fps @ 8 bit，300 fps @ 10 bit, 250 fps @ 12 bit
  Base mode：225 fps @ 8 bit，150 fps @ 10 bit, 150 fps @ 12 bit
• 读出噪声:典型值：3.5 e- @ 12 bit
• 快门类型:全局
• 曝光时间:4 μs ~ 10 s
• 暗信号不均匀性:1.1 e-
• 光响应不均匀性:典型值：0.15 % @ 12 bit gain 0
  典型值：0.45 % @ 12 bit gain 3
• 制冷方式:风冷, 水冷
• 最大制冷温差:低于环境温度 30 °C
• Binning:2 x 2, 4 x 4, 8 x 8
• 感兴趣区 (ROI):支持
• 触发模式:硬件, 软件
• 外触发输出:曝光开始, 读出结束
• 触发接口:Hirose
• 数据接口:Full mode：CXP12 x8，Base mode：CXP12 x4
• 位深:8 bit, 10 bit, 12 bit
• 光学接口:M58 / F-Mount / 用户可定制
• 电源:24 V / 6 A
• 功耗:≤ 120 W
• 相机尺寸:95 mm x 95 mm x 140.5 mm
• 重量:1816 g
• 软件:SamplePro, LabView, Matlab, Micromanager
• SDK:C, C++, C#
• 操作系统:Windows, Linux
• 操作环境:温度 0~40 °C, 湿度 10~85 %
