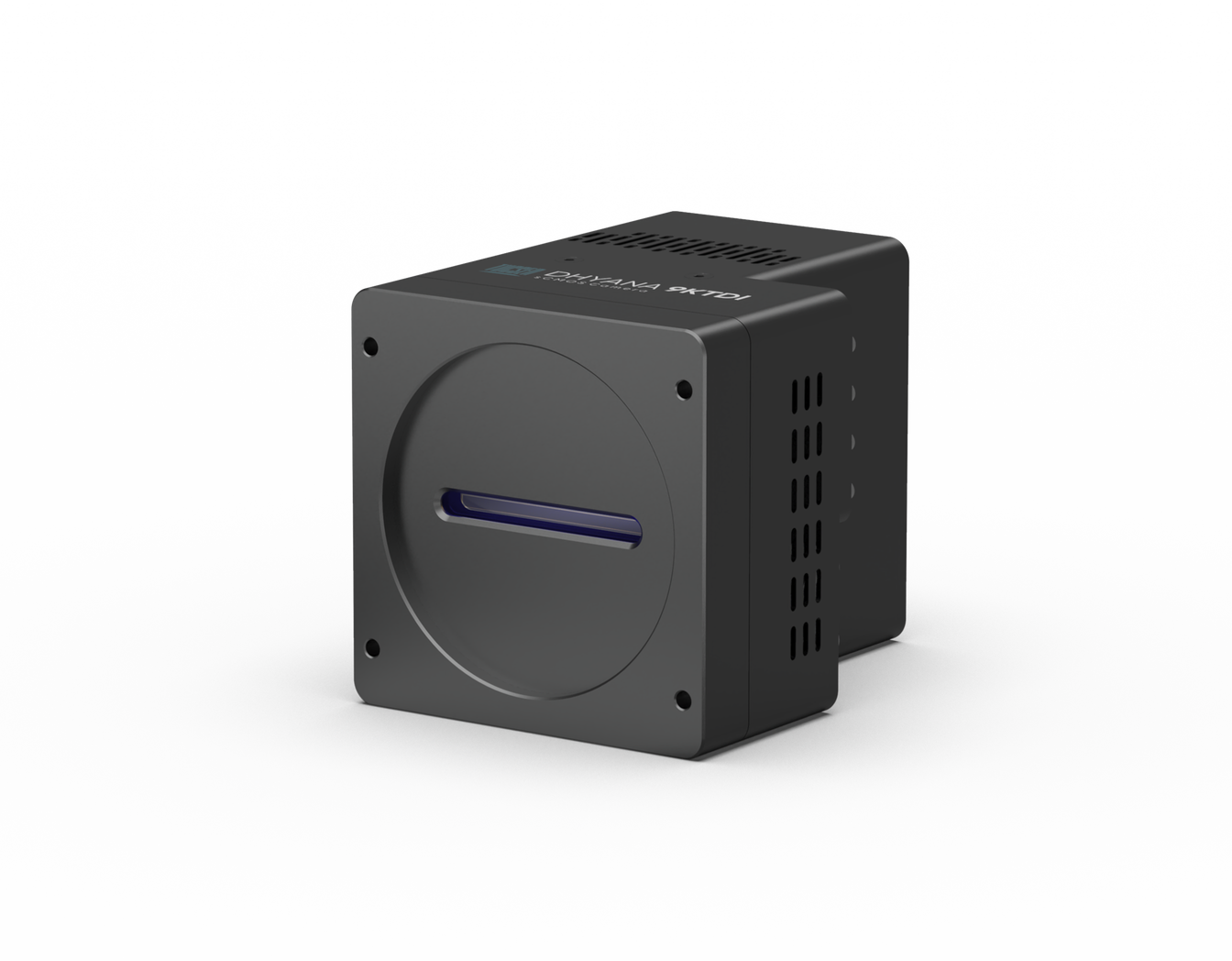

Dhyana 9KTDI

高速TDI-sCMOS相机

• 510 kHz @ 9K
• 256 级TDI
• 200 nm ~ 1100 nm
• 风冷／水冷
• CoaXPress 2.0

产品介绍

Dhyana 9KTDI（简称：9KTDI）背照式TDI 相机采用了先进的sCMOS 背照式减薄技术和TDI 时间积分技术，可有效提升弱光线扫描检测能力，旨在为科学仪器和工业视觉设备在光谱、精度和效率等方面提供更全面的性能支持。

82% QE / 宽光谱

Dhyana 9KTDI 采用背照式 sCMOS 技术，具有 200 nm - 1100 nm 的宽光谱响应能力。结合 256级 TDI 和制冷技术，可以更好地应用于紫外、可见光、近红外等弱光成像领域。

256级 TDI 高信噪比

Dhyana 9KTDI 支持 16~256级 TDI（时延积分）成像，可以提高单位时间的信号积分，在有限光照条件下获得更高信噪比的图像。

510kHz @ 9K 高通量

Dhyana 9KTDI 配备了最新的 CXP-12 高速接口。9K @ 510 kHz 线频意味着每秒 4590 Mpixel 的数据吞吐量，几乎是目前主流8K线阵相机的6倍，几乎是背照式 CCD-TDI 相机的46倍。

技术参数 >

• 型号:Dhyana 9KTDI
• 传感器类型:BSI sCMOS TDI
• 传感器型号:Gpixel GLT5009BSI
• 量子效率:82% @ 550 nm, 50% @ 350 nm, 38% @ 800 nm
• 彩色 / 黑白:黑白
• 对角线尺寸:45.4 mm
• 有效面积:45.36 mm x 1.28 mm
• 分辨率:9072 (H) x 256 (V)
• 像素尺寸:5 μm x 5 μm
• 操作模式:TDI, Area
• TDI 级数:4, 8, 16, 32, 64, 128, 256
• 扫描方向:正向，反向，触发控制
• 电荷转移效率:≥ 0.99993
• 位深:12 bit, 10 bit, 8 bit
• 满阱容量:典型值: 15.5 ke- @ 12 bit, 14 ke- @ 10 bit
• 动态范围:典型值：68.7 dB @ 12 bit, 63.6 dB @ 10 bit
• 最大线速:299 kHZ @ 12 bit, 345 kHZ @ 10 bit, 510 kHZ @ 8 bit
• 读出噪声:典型值：7.2 e- @ 12 bit, 11.4 e- @ 10 bit
• 暗信号不均匀性:典型值：1.5 e- @ 12 bit, 3.5 e- @ 10 bit
• 光响应不均匀性:典型值：0.30%
• 制冷方式:风冷，水冷，制冷速度 5 ℃ / min
• 制冷温度:低于环境温度 35 ℃
• Binning:1 × 1, 2 x 1, 4 x 1, 8 x 1
• ROI:支持
• 触发模式:触发输入, 扫描方向输入
• 触发输出信号:Strobe out
• 触发接口:Hirose, HR10A-7R-4S
• 时间戳精度:8 ns
• 模拟增益:x2 ~ x8, 步进 0.5
• 数字增益:x0.5 ~ x10，步进 1
• 数据接口:CoaxPress 2.0 ( CXP-12 )
• 光学接口:M72 / 用户可定制
• 电源:12 V / 8 A
• 功耗:< 60 W
• 相机尺寸:86 mm x 86 mm x 109 mm
• 重量:1100 g
• 软件:Samplepro, Matlab
• SDK:支持GenICam标准
• 操作系统:Windows, Linux
• 操作环境:温度 0~40 °C, 湿度 0~85%
