·四个延迟通道
·两个脉冲通道
·5 ps 延迟分辨率
·小于 100 ps rms 抖动
·可调幅度和偏移
·延迟高达 1000 秒
·可选的 ±32 V 输出
·标准GPIB接口

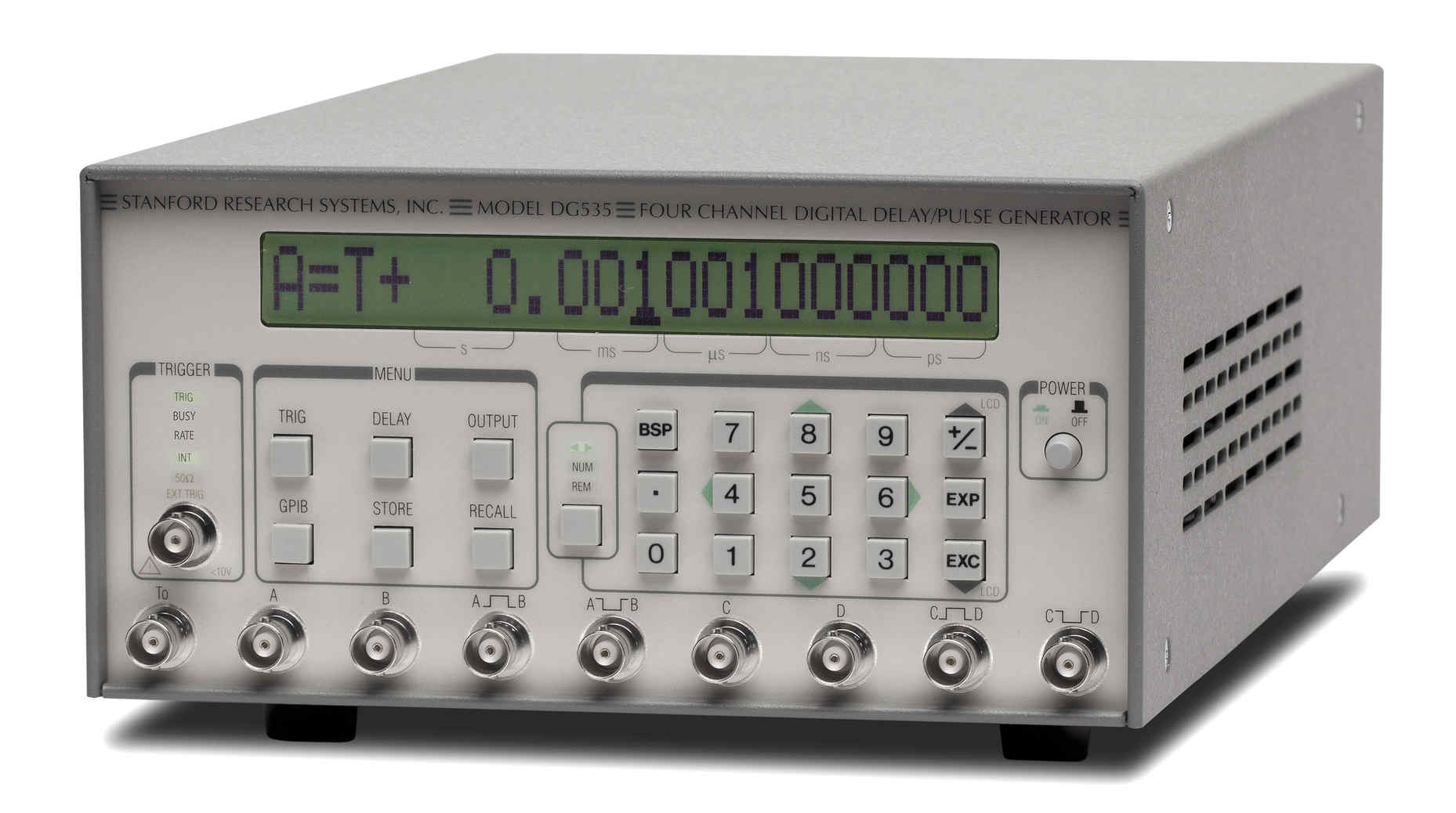

DG535数字延迟发生器
DG535 数字延迟和脉冲发生器提供四个精确定时的逻辑转换或两个独立的脉冲输出。所有通道的延迟分辨率为 5 ps，通道间抖动通常为 50 ps。前面板 BNC输出向 50 Ω 或高阻抗负载提供 TTL、ECL、NIM 或可变电平（-3 至 +4 V）脉冲。高精度、低抖动和宽延迟范围使 DG535 成为激光定时系统、自动化测试和精密脉冲应用的理想选择。
延迟输出
有四个延迟输出通道：A、B、C 和 D。这些输出的逻辑转换可以从内部或外部触发延迟最多 1000 秒，增量为 5 ps。T0 脉冲标志着一个定时周期的开始，由触发信号产生。外部触发与 T0 脉冲之间的插入延迟约为 85 ns。
每个通道的延迟可以“链接”到 T0 或任何其他延迟通道。例如，您可以将四个通道的延迟指定为：
A = T0 + 0.00125000
B = A + 0.00000005
C = T0 + 0.10000000
D = C + 0.00100000
在这种情况下，当 A 延迟改变时，B 输出将随之移动。这很有用，例如，当 A 和 B 指定一个脉冲并且您希望脉冲宽度随着脉冲延迟的变化而保持恒定时。无论如何指定延迟，每个延迟输出都将保持有效，直到所有延迟超时后 800 ns。然后延迟将变为未断言，并且单元将准备好开始新的计时周期。
脉冲输出
除了四个延迟输出外，还有四个脉冲输出通道：AB、-AB、CD和-CD。AB 脉冲的前沿与 A 或 B 中较早者的前沿重合，AB 的后沿与 B 或 A 中后者的前沿重合。例如，在前面的示例中，50 ns AB 输出将出现脉冲，CD 将出现 1 ms 脉冲。以这种方式可以产生短至 4 ns (FWHM) 的脉冲。互补输出（-AB和-CD）提供具有相同时序和反转幅度的脉冲。
输出幅度控制
每个延迟和脉冲输出都具有独立可调的偏移和幅度，可在-3 V 和 4 V 之间设置，分辨率为 10 mV。每个输出的最大转换限制为 4 V。此外，您还可以为每个输出单独选择 50 Ω 或高阻抗端接。也可以选择对应于标准逻辑系列的预设电平。TTL、NIM 和 ECL 级别都可以通过一个按键来选择。
触发
DG535 可以在 1 mHz 到 1 MHz 的范围内以四位数的频率分辨率在内部触发。还支持外部、单次触发和突发模式触发。对于电源控制应用，DG535 可以与交流线路同步。可选的触发禁止输入允许您使用 TTL 输入信号启用或禁用触发。
±32 伏输出
对于需要更高电压的应用，可以使用后面板高压 (±32 V) 选项。此选项提供五个后面板 BNC，它们在前面板 T0、A、B、C 和 D 输出的转换时间输出 1 µs 脉冲。高压选项不影响前面板输出的功能或时序。后面板输出的幅度约为相应前面板输出的 8 倍，输出设计用于驱动 50 Ω 负载。由于这些输出只能驱动 0.8 mA 的平均电流，因此电缆电容的充电和放电可能是使用它们时要考虑的最重要的电流限制因素（假设高阻抗负载）。在这种情况下，平均电流为：I = 2Vtf/Z，其中 V 是脉冲步长，t 是电缆的时间长度（对于RG-58 ，每米 5 ns ），f 是脉冲重复率，Z 是电缆的特性阻抗（对于 RG-58，50 Ω ）。
内部或外部时基
内部和外部参考均可用作 DG535 的时基。内部时基可以是标准的 25 ppm 晶体振荡器时基，也可以是可选的 1 ppm 温度补偿晶体振荡器 (TCXO)。内部时基在后面板 BNC上以 1 Vpp 方波的形式提供。该输出能够驱动 50 Ω 负载，并可用于为其他延迟发生器提供主时基。任何幅度为 1 Vpp 的外部 10.0 MHz 参考信号也可用作外部时基。
快速上升和下降时间模块
可使用外部在线模块将 DG535 输出的上升或下降时间缩短至 100 ps。这些模块使用阶跃恢复二极管来加快上升时间（选项 SRD1）或下降时间（选项 O4B）。偏置三通（选项 O4C）允许这些模块与可选的后面板输出一起使用，以产生高达 15 V 的步进。对于小于 2.0 V 的步进幅度，快速转换时间单元应直接连接到前面板DG535 的。
易于使用，易于编程
所有仪器功能都可以通过简单、直观、基于菜单的界面进行访问。可以使用数字键盘以定点或指数表示法输入延迟，也可以使用光标键选择和更改单个数字。背光20 字符LCD 显示屏可以轻松查看所有照明条件下的延迟设置。
DG535 标配 GPIB (IEEE-488)接口。所有仪器功能均可通过界面查询和设置。您甚至可以在前面板 LCD 显示屏的界面上显示 DG535 接收到的字符。这在调试向仪器发送命令的程序时可能很有价值。
